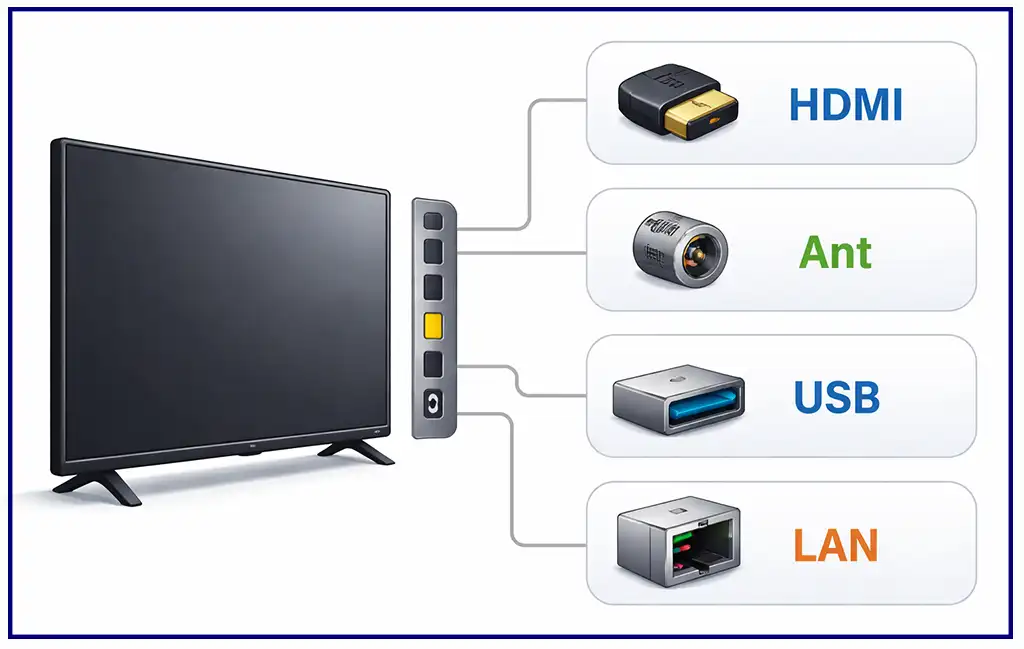

Moderne tv’s hebben verschillende soorten poorten voor het aansluiten van externe apparaten. HDMI is de belangrijkste aansluiting, maar tv’s kunnen ook USB-, Ethernet-, optische audio-, antenne- en satellietaansluitingen hebben. Oudere modellen kunnen ook component-, composiet- of SCART-aansluitingen hebben.
Het aantal en type aansluitingen verschilt per model. Sommige aansluitingen komen vooral voor op oudere tv’s, terwijl HDMI, USB en netwerkaansluitingen op de meeste moderne tv’s standaard zijn.
Kort overzicht van tv-poorten en aansluitingen
| Poort | Belangrijkste functie | Signaaltype | Gebruik in moderne tv’s |
|---|---|---|---|
| HDMI | Video en audio | Digitaal | Zeer gebruikelijk |
| USB | Gegevensopslag en randapparatuur | Digitaal | Zeer gebruikelijk |
| Ethernet (LAN) | Internet en thuisnetwerk | Digitaal | Gebruikelijk |
| Optisch (S/PDIF) | Externe audio | Digitaal | Gebruikelijk |
| ANT IN | Antenne of kabel-tv | RF | Gebruikelijk |
| SAT | Satelliet-tv | RF | Op sommige modellen aanwezig |
| Component (Y/Pb/Pr) | Oudere videoapparaten | Analoog | Zeldzaam |
| Composiet (AV/RCA) | Oudere video- en audioapparaten | Analoog | Zeldzaam |
| SCART | Oudere Europese apparatuur | Analoog | Verouderd |
| IR Out | Bediening van externe apparaten via infraroodsignaal | Infrarood | Zeldzaam |
De keuze van de aansluiting hangt af van het apparaat. Een gameconsole of Blu-ray-speler wordt meestal via HDMI aangesloten. Voor een soundbar is HDMI ARC/eARC geschikt. Ethernet is geschikt voor een stabiele bekabelde netwerkverbinding.
HDMI
HDMI (High-Definition Multimedia Interface) is de belangrijkste aansluiting voor digitale video en audio van en naar een tv. HDMI wordt gebruikt voor gameconsoles, streamingapparaten, Blu-ray-spelers, computers, AV-receivers en soundbars.
Met één kabel kunnen zowel video als audio worden verzonden, wat handiger is dan de oude analoge aansluitingen.
De mogelijkheden van HDMI zijn afhankelijk van de specificatie en de implementatie ervan. Een HDMI 2.1-poort betekent niet automatisch dat alle HDMI 2.1-functies worden ondersteund.
HDMI-versies
| HDMI-versie | Typische mogelijkheden |
|---|---|
| HDMI 1.3 | Hogere bandbreedte en ondersteuning voor meerkanaals audio |
| HDMI 1.4 | 4K-video tot 30 Hz, 3D, ARC |
| HDMI 2.0 | 4K-video tot 60 Hz |
| HDMI 2.0a | HDR toegevoegd |
| HDMI 2.0b | HLG toegevoegd |
| HDMI 2.1 | Hogere bandbreedte en functies zoals 4K tot 120 Hz op compatibele apparatuur |
De maximale resolutie en verversingssnelheid worden niet alleen bepaald door de HDMI-versie. De tv, de bron, de kabel en de specifieke poort moeten allemaal de gewenste modus ondersteunen.
Voor bijvoorbeeld 4K bij 120 Hz met een PS5 of Xbox Series X|S moeten de tv en de verbinding deze functie ondersteunen. Niet alle HDMI-poorten op een tv hebben noodzakelijk dezelfde mogelijkheden.
HDMI ARC en eARC
Sommige HDMI-poorten ondersteunen ARC (Audio Return Channel). Hiermee kan de tv het geluid via HDMI terugsturen naar een compatibele soundbar of AV-receiver.
eARC is de nieuwere technologie met een hogere bandbreedte en ondersteuning voor audioformaten van hogere kwaliteit.
| Functie | HDMI ARC | HDMI eARC |
|---|---|---|
| Audio van tv naar soundbar | Ja | Ja |
| Gebruikt HDMI-kabel | Ja | Ja |
| Audio met hoge bandbreedte | Beperkt | Ja |
| Multichannel audio zonder verlies | Beperkt | Ja |
| Geschikt voor moderne thuisbioscoop | Ja | Betere optie |
Als zowel de tv als de soundbar eARC ondersteunen, heeft HDMI eARC meestal de voorkeur. De betreffende poort is doorgaans aangeduid als HDMI ARC/eARC.
USB
USB-poorten worden gebruikt voor opslagapparaten en sommige randapparaten.
- Foto’s, muziek en video’s vanaf een USB-stick afspelen
- Tv-programma’s opnemen
- Een toetsenbord of muis aansluiten
- Kleine externe apparaten van stroom voorzien
- Compatibele camera’s en accessoires aansluiten
Tv’s kunnen USB 2.0 of snellere versies gebruiken. USB 2.0 ondersteunt snelheden tot 480 Mbps, terwijl USB 3.x aanzienlijk hogere snelheden kan bieden.
De daadwerkelijke functies zijn afhankelijk van de software van de tv. Een USB-poort betekent niet automatisch dat de tv elk USB-apparaat of elk bestandsformaat ondersteunt.
Ethernet (LAN)
Met Ethernet kan de tv via een netwerkkabel met de router of het thuisnetwerk worden verbonden.
Dit is vooral handig wanneer de tv ver van de Wi-Fi-router staat, het draadloze signaal zwak is, het Wi-Fi-netwerk druk is of een stabiele verbinding belangrijker is dan draadloos gebruiksgemak.
Ethernet is niet automatisch langzamer dan Wi-Fi. De snelheid is afhankelijk van de netwerkhardware van de tv, de router en de verbinding. Sommige tv’s hebben Fast Ethernet, terwijl andere Gigabit Ethernet hebben.
Voor videostreaming kunnen beide verbindingstypen voldoende zijn, maar een bekabelde verbinding is vaak stabieler wanneer er problemen zijn met het draadloze netwerk.
Optische audio-uitgang (S/PDIF)
Optische S/PDIF/TOSLINK verzendt digitaal geluid van de tv naar een soundbar, AV-receiver of ander audioapparaat.
Deze aansluiting is handig wanneer het externe audioapparaat geen HDMI ARC/eARC ondersteunt.
Optische audio ondersteunt stereo en bepaalde gecomprimeerde meerkanaalsformaten. De bandbreedte is echter beperkter dan bij HDMI eARC, waardoor niet alle moderne thuisbioscoopformaten worden ondersteund.
Als zowel de tv als het externe audioapparaat HDMI eARC ondersteunen, biedt HDMI doorgaans meer mogelijkheden.
Antenne-ingang (ANT IN)
Via de antenne-ingang kan de tv worden aangesloten op een antenne of, afhankelijk van het land en het gebruikte systeem, op kabel-tv.
De aansluiting is meestal een coaxiale RF-connector met het label ANT IN, RF IN of een vergelijkbare aanduiding.
De ingebouwde tuner bepaalt welke uitzendstandaarden worden ondersteund. Afhankelijk van het model en de markt kan de tv geschikt zijn voor terrestrische televisie, kabel-tv of andere soorten uitzendingen.
Hoewel veel mensen tegenwoordig streamingdiensten gebruiken, blijft de antenneaansluiting belangrijk.
Satellietingang (SAT)
Sommige tv’s, vooral in Europa en regio’s waar satelliet-tv wordt gebruikt, hebben een aparte SAT IN-aansluiting.
Een compatibele tv met een ingebouwde satelliettuner kan het satellietsignaal rechtstreeks van een schotelantenne ontvangen.
Een antenne-ingang betekent niet automatisch dat de tv satelliet-tv ondersteunt. Een aparte SAT-aansluiting duidt doorgaans op hardware voor satellietontvangst.
Componentvideo (Y/Pb/Pr)
Componentvideo is een oude analoge videoverbinding met:
- Y voor helderheid en synchronisatie
- Pb voor het blauwe kleurverschilsignaal
- Pr voor het rode kleurverschilsignaal
De aansluitingen zijn meestal groen, blauw en rood.
Componentvideo bood een betere beeldkwaliteit dan composiet en werd gebruikt met dvd-spelers, gameconsoles en andere oudere videoapparaten.
Componentvideo transporteert geen audio. Voor geluid zijn afzonderlijke aansluitingen voor het linker- en rechteraudiokanaal nodig.
Deze aansluiting is tegenwoordig grotendeels verdwenen en wordt voornamelijk gebruikt voor oudere apparatuur.
Composietvideo en RCA
Composiet is een oude analoge verbinding. De gele RCA-aansluiting is voor video, terwijl rood en wit worden gebruikt voor het rechter- en linkerkanaal van stereo-audio.
De beeldinformatie wordt in één signaal gecombineerd, waardoor de beeldkwaliteit lager is dan bij componentvideo of HDMI.
Composietaansluitingen zijn nog aanwezig op sommige oudere of budget-tv’s. Soms wordt hiervoor een speciale adapter gebruikt die op een eigen AV-ingang van de tv wordt aangesloten.
SCART
SCART werd in Europa veel gebruikt voordat HDMI de standaard werd.
De aansluiting kan analoge video en audio transporteren, waaronder composiet en RGB.
SCART werd gebruikt voor videorecorders, dvd-spelers, digitale tv-settopboxen en oudere gameconsoles.
SCART is tegenwoordig verouderd en komt nog maar zelden voor. Voor het aansluiten van oude apparatuur op een moderne tv kan een converter nodig zijn.
RGB-aansluitingen
RGB is een methode voor het verzenden van videosignalen waarbij rood, groen en blauw afzonderlijk worden overgedragen.
De term RGB kan betrekking hebben op verschillende fysieke aansluitingen. Verwissel RGB daarom niet automatisch met de drie RCA-aansluitingen voor componentvideo.
Oudere elektronische apparaten konden RGB via SCART of andere aansluitingen verzenden.
Moderne tv’s gebruiken doorgaans digitale HDMI-aansluitingen in plaats van analoge RGB-verbindingen.
IR Out
De infrarooduitgang wordt gebruikt met bepaalde externe IR-adapters en besturingssystemen.
Hiermee kan de tv compatibele externe apparatuur via infraroodsignalen bedienen. Deze aansluiting kwam vaker voor op oudere of gespecialiseerde tv’s.
Moderne tv’s gebruiken steeds vaker HDMI-CEC, Bluetooth en netwerkbesturing. Een afzonderlijke IR Out-aansluiting is daarom relatief zeldzaam.
Welke tv-poort moet je gebruiken?
| Apparaat | Aanbevolen aansluiting |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, bij voorkeur een poort met de vereiste HDMI 2.1-functies |
| Blu-ray-speler | HDMI |
| Streamingadapter/-apparaat | HDMI |
| Pc/laptop | HDMI |
| Soundbar | HDMI eARC of ARC |
| AV-receiver | HDMI |
| USB-stick | USB |
| Bekabeld internet | Ethernet |
| Wi-Fi-internet | Ingebouwde Wi-Fi |
| Antenne | ANT IN |
| Satellietschotel | SAT IN, indien ondersteund |
| Oude dvd-speler | HDMI indien beschikbaar; anders component of composiet |
| Videorecorder | Composiet of SCART op oudere tv’s; voor moderne tv’s kan een converter nodig zijn |
Voor de meeste moderne apparaten is HDMI de eerste keuze, omdat via één kabel digitale video en audio kunnen worden verzonden.
