Achtergrondverlichting is een van de belangrijkste onderdelen van een lcd-tv. In tegenstelling tot OLED-schermen kan een lcd-paneel zelf geen licht produceren en heeft het daarom een lichtbron achter het scherm nodig. De achtergrondverlichting schijnt door de lcd-pixels, waardoor het beeld op het scherm zichtbaar wordt.

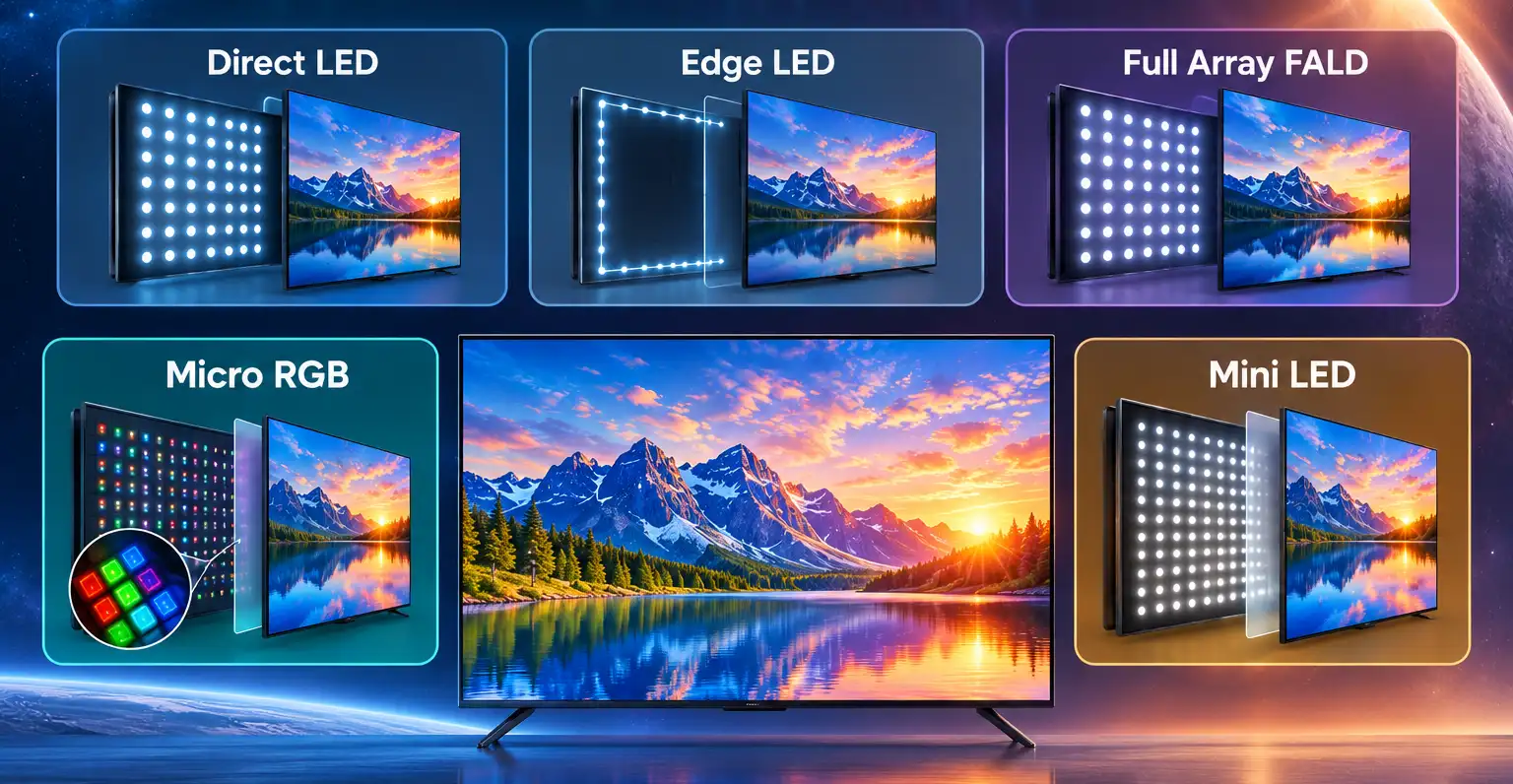

Er zijn twee basistypen LED-achtergrondverlichting: Direct LED en Edge LED. In de loop der tijd hebben fabrikanten veel variaties en verbeteringen op basis van deze technologieën ontwikkeld, waaronder FALD, Mini LED, RGB LED en Micro RGB LED.
Tv-fabrikanten hebben ook hun eigen marketingnamen geïntroduceerd voor verschillende typen achtergrondverlichting, zoals LED Plus en NANO Full LED.

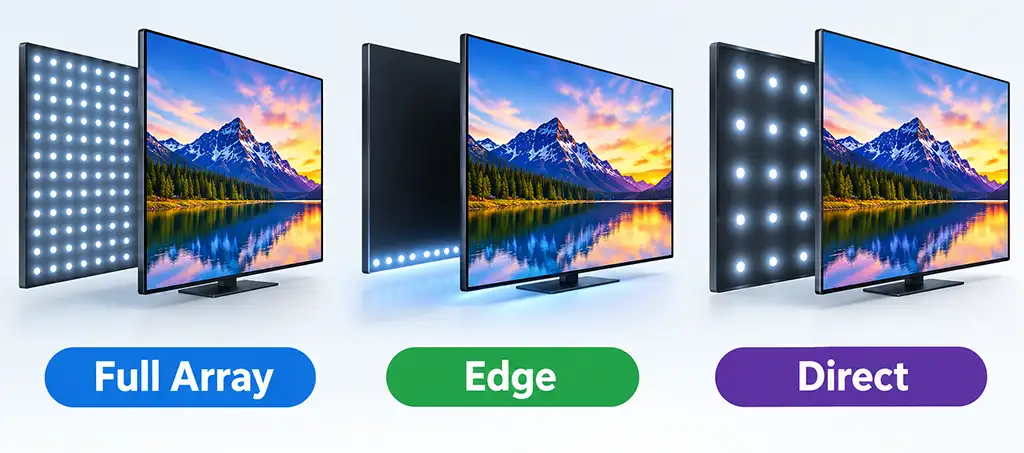

Edge-lit LED-achtergrondverlichting
Bij een Edge-lit LED-achtergrondverlichtingssysteem bevinden de leds zich langs de randen van het scherm in plaats van over het volledige oppervlak achter het lcd-paneel. Meestal bevinden de leds zich langs de onderrand van het scherm. Het licht wordt vervolgens over het hele scherm verdeeld door een speciale lichtgeleidende en reflecterende laag die het licht van onder naar boven over het scherm verspreidt.
Het belangrijkste voordeel van dit ontwerp is dat fabrikanten zeer dunne tv’s kunnen maken. Omdat de leds, die meestal op twee ledstrips zijn geplaatst, langs de rand van het scherm zijn gemonteerd, is er minder ruimte achter het lcd-paneel nodig. Edge-lit-schermen zijn ook goedkoper om te produceren. Ze hebben echter enkele nadelen. Het is praktisch onmogelijk om een effectief systeem voor local dimming te implementeren, omdat één led een groot gedeelte van het scherm verlicht.
Direct LED-achtergrondverlichting
Bij een Direct LED-achtergrondverlichtingssysteem bevinden de leds zich direct achter het lcd-paneel. Ze zijn verspreid over het volledige achteroppervlak van het scherm en schijnen naar het paneel. Speciale lenzen kunnen worden gebruikt om het licht gelijkmatiger te verspreiden. Het scherm heeft ook een reflecterende laag die helpt om het licht naar het scherm te richten.
De eenvoudigste Direct LED-systemen gebruiken een relatief klein aantal leds. Bij deze tv’s kan de volledige achtergrondverlichting als één systeem werken, zonder afzonderlijke regeling van verschillende delen van het scherm. Er bestaan ook verschillende varianten van Direct LED-technologie, waaronder verschillende manieren om de leds te plaatsen en verschillende soorten leds.
Het belangrijkste nadeel is dat de tv meer ruimte achter het lcd-paneel nodig heeft voor de leds en de optische onderdelen die het licht verspreiden. Daardoor kan een Direct LED-tv dikker zijn dan een model met Edge LED-achtergrondverlichting. Moderne Direct LED-schermen kunnen echter behoorlijk dun zijn, omdat de technologie zich aanzienlijk heeft ontwikkeld.
Direct LED wordt soms afgekort als DLED. Het is belangrijk om te begrijpen dat de term Direct LED alleen de plaatsing van de leds beschrijft. Het betekent niet dat de tv local dimming heeft of een groot aantal afzonderlijk aangestuurde achtergrondverlichtingszones.
Full Array LED
Full Array LED is een geavanceerde vorm van Direct LED-achtergrondverlichting. In plaats van leds alleen op bepaalde plaatsen achter het scherm te plaatsen, worden de leds bij een Full Array-systeem over de volledige achterkant van het scherm verdeeld.
Door deze plaatsing kan de fabrikant de achtergrondverlichting gelijkmatiger over het scherm regelen en ontstaat een betere basis voor local dimming. Door de leds in afzonderlijke zones te verdelen, kunnen verschillende delen van het scherm onafhankelijk helderder of donkerder worden gemaakt.
De term Full Array beschrijft de fysieke plaatsing van de leds. De term geeft niet aan hoeveel leds worden gebruikt of hoeveel onafhankelijk aangestuurde dimzones de tv heeft.
Er bestaan ook verschillende geavanceerdere varianten van Full Array-achtergrondverlichting, waaronder Mini LED, RGB LED en Micro RGB LED. Ze gebruiken verschillende typen en indelingen van lichtgevende elementen om de regeling van de achtergrondverlichting en de beeldkwaliteit te verbeteren.
Daarom kunnen twee Full Array-tv’s een heel verschillende beeldkwaliteit hebben. Het ene model kan relatief weinig achtergrondverlichtingszones hebben, terwijl een ander model honderden of zelfs meer zones kan hebben.
Local dimming en achtergrondverlichtingszones

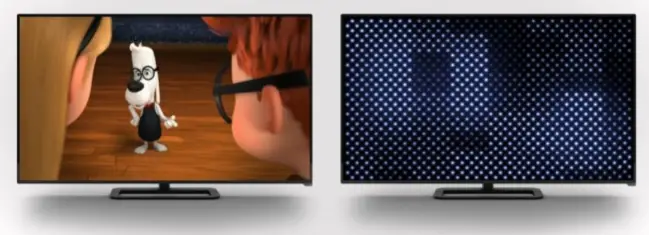

Met local dimming kan een tv verschillende delen van de achtergrondverlichting onafhankelijk van elkaar regelen. Hoe meer onafhankelijk aangestuurde zones een tv heeft, hoe nauwkeuriger de helderheid in verschillende delen van het beeld kan worden aangepast.
Tv’s met Edge LED-achtergrondverlichting hebben bijvoorbeeld meestal slechts twee dimzones, terwijl standaard Direct LED-tv’s meerdere grote zones kunnen hebben. Met zulke grote zones is het moeilijk om de achtergrondverlichting nauwkeurig aan te passen aan het beeld op het scherm. Daardoor kan er licht zichtbaar zijn in gebieden die zwart zouden moeten zijn. Dit is normaal bij lcd-tv’s.
In het algemeen geldt dat hoe meer zones er zijn en hoe kleiner ze zijn, hoe nauwkeuriger de tv de achtergrondverlichting kan regelen. Mini LED en vergelijkbare technologieën zijn hierbij bijzonder effectief, omdat ze een zeer groot aantal kleine achtergrondverlichtingszones kunnen gebruiken.
Het aantal zones alleen bepaalt echter niet de beeldkwaliteit. Ook het lcd-paneel zelf speelt een belangrijke rol. Een tv met een groot aantal dimzones kan nog steeds een slechter beeld produceren dan een hoogwaardige tv uit het topsegment met minder zones.
Varianten van Direct LED-achtergrondverlichting
Direct LED-achtergrondverlichting heeft zich ontwikkeld tot verschillende ontwerpen. Fabrikanten hebben het aantal leds verhoogd, de leds kleiner gemaakt, het type licht dat ze produceren veranderd en verschillende manieren ontwikkeld om de achtergrondverlichting te regelen.
Full Array LED gebruikt leds die over het volledige gebied achter het scherm zijn verdeeld. Dit zorgt voor een gelijkmatigere verlichting dan een eenvoudige achtergrondverlichting met minder leds. Het aantal leds kan aanzienlijk verschillen per model, dus de naam Full Array alleen zegt niet hoe geavanceerd de achtergrondverlichting is.
FALD, oftewel Full Array Local Dimming, verdeelt de Full Array-achtergrondverlichting in afzonderlijk aangestuurde zones. De tv kan sommige gebieden helderder maken en andere dimmen, afhankelijk van het beeld. Meer en kleinere zones zorgen over het algemeen voor een nauwkeurigere regeling van de achtergrondverlichting en een beter contrast.
Dual LED gebruikt twee typen leds met verschillende kleurtemperaturen. Het ene type produceert warmer licht en het andere koeler licht. De tv past de verhouding tussen beide aan om de kleurtemperatuur van de achtergrondverlichting te veranderen. Samsung heeft de naam Dual LED gebruikt in sommige van zijn QLED-tv’s.
Mini LED gebruikt veel kleinere leds dan traditionele LED-achtergrondverlichting. Hierdoor kunnen fabrikanten veel meer leds achter het scherm plaatsen en een groter aantal dimzones creëren. Meer zones zorgen voor een nauwkeurigere regeling van lichte en donkere delen.
RGB LED gebruikt afzonderlijke rode, groene en blauwe leds in plaats van traditionele witte leds. Door de drie kleuren afzonderlijk te regelen, krijgt de achtergrondverlichting meer controle over het lichtspectrum en kan het kleurengamma van het scherm worden uitgebreid.
RGB Mini LED combineert RGB-leds met Mini LED-technologie. De kleinere leds maken een dichte achtergrondverlichting met veel afzonderlijk aangestuurde gebieden mogelijk, terwijl de RGB-lichtbronnen extra controle over de kleur van de achtergrondverlichting bieden.
Fabrikanten gebruiken ook hun eigen namen voor specifieke systemen voor achtergrondverlichting. Dit zijn marketingnamen en geen afzonderlijke typen achtergrondverlichting.
Samsung Direct Full Array is de marketingnaam van Samsung voor zijn Full Array-achtergrondverlichting. Samsung heeft namen gebruikt zoals Direct Full Array 8×3 en Direct Full Array 16×3 voor verschillende tv-modellen.
Samsung Quantum Matrix is de marketingnaam van Samsung voor zijn Mini LED-achtergrondverlichting met local dimming. Quantum Matrix Pro is een geavanceerdere versie van dit systeem die in sommige Samsung-tv-modellen wordt gebruikt.
Sony XR Backlight Master Drive is de marketingnaam van Sony voor zijn Mini LED-regelsysteem voor de achtergrondverlichting. Het wordt bij sommige Sony-tv’s gebruikt in combinatie met Mini LED en local dimming.
LG Full Array Dimming is de marketingnaam van LG voor zijn Full Array-systeem met local dimming. Het verwijst naar achtergrondverlichting met leds die over de achterkant van het scherm zijn verdeeld en in afzonderlijke gebieden worden aangestuurd.
LED Plus is een andere fabrikantspecifieke marketingnaam die wordt gebruikt voor bepaalde systemen voor LED-achtergrondverlichting. De exacte uitvoering kan verschillen per fabrikant en tv-generatie.
NANO Full LED is ook een fabrikantspecifieke naam die wordt geassocieerd met Full Array-achtergrondverlichting. Het verwijst naar leds die achter het scherm zijn verdeeld in plaats van alleen langs de randen. NANO Full LED moet niet worden verward met NanoCell, een afzonderlijke schermtechnologie van LG.
| Achtergrondverlichting of naam | Wat het beschrijft | Belangrijkste kenmerk |
|---|---|---|
| Full Array LED | Leds verdeeld over de volledige achterkant van het scherm | Gelijkmatigere verdeling van de achtergrondverlichting |
| FALD | Full Array met afzonderlijk aangestuurde zones | Local dimming en verbeterd contrast |
| Dual LED | Twee typen leds met verschillende kleurtemperaturen | Regeling van de kleurtemperatuur van de achtergrondverlichting |
| Mini LED | Kleinere leds die in grote aantallen worden gebruikt | Meer leds en meer dimzones |
| RGB LED | Rode, groene en blauwe lichtbronnen | Meer controle over het spectrum van de achtergrondverlichting |
| RGB Mini LED | RGB-lichtbronnen gecombineerd met Mini LED’s | Nauwkeurigere regeling van helderheid en kleur |
| Samsung Direct Full Array | Marketingnaam van Samsung | Full Array-achtergrondverlichting |
| Samsung Quantum Matrix | Marketingnaam van Samsung | Mini LED met local dimming |
| Sony XR Backlight Master Drive | Marketingnaam van Sony | Regeling van Mini LED-achtergrondverlichting |
| LG Full Array Dimming | Marketingnaam van LG | Full Array met local dimming |
| LED Plus | Marketingnaam van de fabrikant | Extra regeling van de achtergrondverlichting |
| NANO Full LED | Marketingnaam van de fabrikant | Full Array-achtergrondverlichting |
