HDMI-CEC staat voor High Definition Multimedia Interface – Consumer Electronics Control. Het is een systeem voor het bedienen van meerdere apparaten die via HDMI zijn aangesloten; waarover later meer.
De technologie werd ontwikkeld en massaal gebruikt in HDMI 1.2 of hogere poorten. Ter oriëntatie: als u een tv of een ander apparaat met HDMI-poorten hebt en het is gemaakt na 2006, heeft het waarschijnlijk HDMI CEC. Hoewel de eerste HDMI 1.0-standaard was ontworpen om CEC te gebruiken, hadden fabrikanten vaak meer aandacht aan deze eis moeten besteden; er waren veel apparaten zonder CEC-ondersteuning in de HDMI-poorten.
Geschiedenis van HDMI CEC
Het Consumer Electronics Control (CEC)-systeem werd voor het eerst toegepast in analoge apparaten zoals televisies en videorecorders, en werkte via SCART-connectoren. Met deze technologie konden gebruikers videorecorders bedienen met behulp van hun tv-afstandsbediening, maar deze technologie werd niet op grote schaal gebruikt omdat niet alle televisies SCART-aansluitingen hadden en videorecorders slechts een beperkte functionaliteit hadden. Met de komst van HDMI-poorten werd het CEC-systeem geïntegreerd in HDMI, waardoor het een essentiële functie werd in alle apparaten met HDMI-poorten.
HDMI CEC uitgelegd met een voorbeeld
Ik zal proberen het zo eenvoudig mogelijk uit te leggen: HDMI CEC betekent dat je verschillende apparaten hebt, meestal als volgt: je hebt een tv, een streamingapparaat zoals Roku of Chromecast aangesloten op de HDMI-poort op de tv, en je hebt een geluidsontvanger of soundbar aangesloten op een tweede poort met het label HDMI ARC (eARC). Dus als u HDMI CEC op alle apparaten inschakelt, hoeft u slechts één apparaat tegelijk aan te zetten om alle apparaten in te schakelen, u kunt bijvoorbeeld Alexa vertellen om Chromecast in te schakelen, waarna de tv en soundbar automatisch worden ingeschakeld. U kunt vervolgens het streamingapparaat bedienen met de afstandsbediening van de tv.
Hoe HDMI CEC fysiek werkt
Om HDMI CEC te kunnen gebruiken, moet aan verschillende eisen worden voldaan.
De HDMI-kabel moet CEC ondersteunen en een aparte draad gebruiken om het signaal over de kabel te dragen. Sommige kabelfabrikanten besparen geld en maken deze draad niet in de kabel.
Alle apparaten die u wilt bedienen moeten HDMI CEC ondersteunen.
De bediening gebeurt als volgt. Wanneer u de HDMI CEC-modus op de apparaten activeert, blijft de HDMI-poort bekrachtigd.
Laten we eens kijken naar een voorbeeld van het inschakelen van een tv met Chromecast. Zet gewoon de Chromecast aan; dit apparaat genereert een besturingscode (Power) en zendt deze code naar de tv; de tv ontvangt deze code en begrijpt het signaal om in te schakelen en zal de tv inschakelen. Op dezelfde manier, in omgekeerde volgorde, zet u de Chromecast-tv aan. Als u vervolgens een of ander apparaat wilt bedienen, worden alle signalen van de tv via HDMI naar het gewenste apparaat verzonden.
Als u bijvoorbeeld geluid wilt toevoegen aan de soundbar, neemt u de afstandsbediening van de tv en drukt u op de boost-knop. Het commando gaat naar de TV, en de TV zendt dit commando uit naar alle andere apparaten. Er is hier een kleine nuance; beide apparaten zullen reageren als ze het commando begrijpen. De Chromecast en de soundbar zullen bijvoorbeeld geluid toevoegen.
HDMI CEC-structuur voor digitale apparaten
Wanneer u HDMI CEC-ondersteuning op een apparaat inschakelt, wordt het toegevoegde apparaat aangesloten op één beheerbus van maximaal 15 apparaten. Het nieuwe apparaat wordt geregistreerd en krijgt een logisch adres toegewezen, en het type (tv, speler, streamingapparaat, audioapparaat) wordt gespecificeerd voor de juiste werking. Aangezien HDMI voornamelijk een video-interface is, wordt altijd een TV of monitor als primair apparaat geselecteerd.
HDMI CEC Commandostructuur
HDMI CEC-commando’s bestaan uit 10 bits. Er kunnen twee opdrachtblokken zijn; het eerste blok vertelt welk apparaat het commando heeft geïnitieerd en voor welk apparaat, en het tweede blok verzendt het commando voor uitvoering.
Maar als het niet nodig is een specifiek apparaat aan te spreken, wordt alleen het commandoblok verzonden; dit is in de meeste gevallen het geval.
Voorbeeld: Je hebt een tv, een Chromecast en een soundbar, zoals in het vorige voorbeeld. Ongeacht welk apparaat u als eerste inschakelt, zal de HDMI CEC een commando sturen vanaf het geactiveerde apparaat, zodat alle apparaten die op de CEC-bus zijn aangesloten, worden ingeschakeld.
Vervolgens wilt u tijdens het bekijken van een video op de Chromecast het kijken pauzeren. Neem de afstandsbediening van uw tv en druk op de pauzeknop; de tv genereert een commando om te stoppen met kijken en stuurt dit commando door naar de bus; in dit geval kan alleen de Chromecast reageren. Alleen deze kan dit commando herkennen. De soundbar ondersteunt dit commando niet en zal het negeren.
Welke commando’s ondersteunt de HDMI CEC
De HDMI CEC kan vele commando’s ondersteunen. Alle commando’s krijgen een specifieke code toegewezen voor een goede communicatie. De commando’s zijn een lijst, maar zeer conventioneel.
- Stroombesturingscommando’s: Zet het apparaat aan en zet het in stand-by.
- Commando’s om de videoweergave te regelen: start, stop, pauze.
- Cursorbesturingscommando’s: Selecteer een video via het streamingapparaatmenu.
- Audio controle commando’s: audio controle.
Er zijn nog andere commando’s, maar die worden in de praktijk zelden gebruikt.
Hoe HDMI CEC in te schakelen op uw TV en andere apparaten

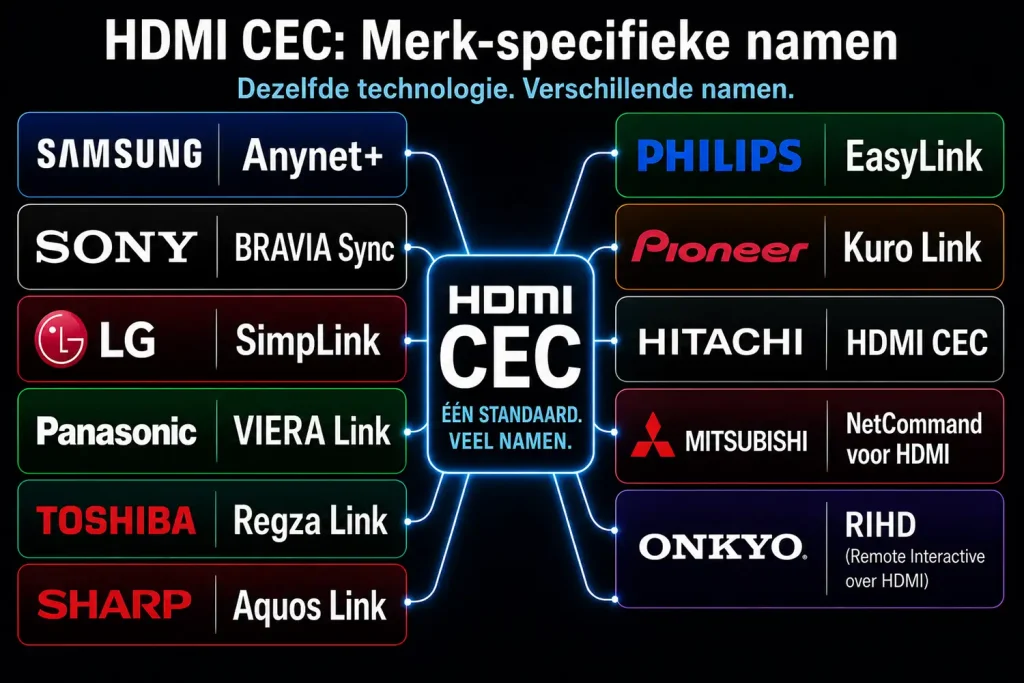

U moet weten dat toen HDMI CEC in 2007 werd geïntroduceerd, tv-toestellen weinig te bieden hadden, zodat de marketingafdelingen van de bedrijven besloten de HDMI CEC-ondersteuning bij de naam te noemen. Hierdoor konden klanten een unieke technologie presenteren, terwijl het gebruikelijk was om tv-commercials voor Samsung te vinden waarin werd vermeld dat de tv de Anynet+-technologie ondersteunt. En onbewust dacht de consument dat de TV iets speciaals had. Dit is slechts een reclame, maar als gevolg daarvan hebben tv-toestellen verschillende namen voor HDMI CEC, maar soms wordt tussen haakjes uitgelegd wat het is. Het resultaat is dat HDMI CEC bij sommige merken zo wordt genoemd.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Pionier
- CE-Link en Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- HDAVI-bediening, EZ-Sync en VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand voor HDMI – Mitsubishi
Om HDMI CECs te gaan gebruiken, moet u de HDMI CEC instelling inschakelen. Het inschakelen van HDMI CEC’s vereist geen extra instellingen. U moet bijvoorbeeld Anynet + op uw Samsung TV vinden en inschakelen.
Op dezelfde manier moet u de instelling op andere apparaten vinden en inschakelen. U moet naar het menu van het betreffende apparaat gaan en de CEC-instelling vinden. Omdat er zoveel apparaten zijn, zal ik geen voorbeelden geven.
Problemen bij het gebruik van HDMI CEC
Welke problemen kunt u tegenkomen bij het gebruik van HDMI СEC? U dient zich ervan bewust te zijn dat fabrikanten van apparatuur de mogelijkheid van compatibiliteitsproblemen bepalen bij het gebruik van HDMI CEC met verschillende merken apparatuur. Het protocol is hetzelfde, maar sommige fabrikanten geven sommige commando’s slechts gedeeltelijk vrij, wat problemen kan veroorzaken. Dit kan alleen proefondervindelijk worden gecontroleerd.
Een tweede mogelijk probleem is het gebruik van kabels die CEC-ondersteuning nodig hebben. Hoewel standaard, als u een HDMI 1.4-kabel koopt, deze CEC zou moeten ondersteunen, zijn er uitzonderingen. Controleer de kabel op HDMI-ondersteuning op andere apparaten.
U kunt ook problemen krijgen als u apparatuur van verschillende fabrikanten en verschillende jaren gebruikt, vooral als een van de apparaten vrij oud is.
HDMI CEC is een handige functie waarmee u meerdere apparaten via één afstandsbediening of apparaat kunt bedienen. Als u bijvoorbeeld een tv, Chromecast en soundbar hebt die allemaal via HDMI zijn aangesloten, kunt u ze allemaal inschakelen door gewoon de tv aan te zetten.
Een andere manier om HDMI CEC te gebruiken is als uw tv geen spraakassistenten zoals Alexa ondersteunt. Als u een streamingapparaat hebt dat Alexa kan bedienen, kunt u de tv inschakelen door het streamingapparaat te activeren, dat vervolgens de tv zal inschakelen via HDMI CEC.
Hoewel HDMI CEC ook wordt gebruikt in andere systemen zoals videobewaking, wordt het het meest gebruikt voor televisies. In het algemeen is HDMI CEC een handige en efficiënte manier om meerdere apparaten gemakkelijk te bedienen.
Hoe u HDMI CEC kunt gebruiken
HDMI CEC is een handige functie waarmee u meerdere apparaten via één afstandsbediening of apparaat kunt bedienen. Als u bijvoorbeeld een tv, Chromecast en soundbar hebt die allemaal via HDMI zijn aangesloten, kunt u ze allemaal inschakelen door gewoon de tv aan te zetten.
Een andere manier om HDMI CEC te gebruiken is als uw tv geen spraakassistenten zoals Alexa ondersteunt. Als u een streamingapparaat hebt dat Alexa kan bedienen, kunt u de tv inschakelen door het streamingapparaat te activeren, dat vervolgens de tv zal inschakelen via HDMI CEC.
Hoewel HDMI CEC ook wordt gebruikt in andere systemen zoals videobewaking, wordt het het meest gebruikt voor televisies. In het algemeen is HDMI CEC een handige en efficiënte manier om meerdere apparaten gemakkelijk te bedienen.
